三丰Mitutoyo杠杆表倾斜型

简要描述:三丰Mitutoyo杠杆表倾斜型 513-444-10E
●可简单、准确的对普通指针式指示表难以测量的狭窄位置和深层位置进行测量。
●使用通用支架易于对孔中心进行定位。在指示表旋转时,表盘保持向上,易于读数。

  • 产品型号:513-444-10E
  • 更新时间:2023-02-25
详情介绍

杠杆表

●高质量 / 高精度 / 高可靠性的比较测量工具


513系列 — 杠杆表(杠杆型)

TI

倾斜型(20º倾斜面)


三丰Mitutoyo杠杆表倾斜型-产品性能

●可简单、准确的对普通指针式指示表难以测量的狭窄位置和深层位置进行测量。

●三丰公司开发的全新结构抑制测针安装部晃动,防止测针的灵敏度和跟踪性恶化。

●指针和硬质合金测针具有弱磁性,在磁性环境中不易受到影响。而且,还提供带红宝石测针的机型,红宝石测针的尖&端为球型红宝石,比硬质合金测针具有更高的抗磨损性,采用绝缘材料可以放心的用于放电加工设备。

●刻度盘使用世界&&通用字体,改善了刻度板颜色、指针和刻度线粗细, 提高可视性,易于读数。刻度盘上带有显示测针长度的图标。

●表蒙为不易反光的平面型,并进行了抑制划伤、污垢、反射的涂层处理。

●表圈与表蒙一体化结构,防止切削液和油脂从刻度板前面和缝隙间渗入(非防水规格)。

●主体上的3个燕尾榫上可以安装带有燕尾槽的ø6轴套(标配)。可以根据不同情况调整安装位置,便于使用。

●根据使用用途有水平型、垂直型、倾斜型、平行型、通用型5种型号可选。

●符合JIS B7533:2015规格标准。为了确保精度,水平型、倾斜型、垂直型按照指针面向上的位置,平行型按照指针面垂直位置进行检验。


三丰Mitutoyo杠杆表倾斜型-各部位的名称

杠杆表是利用杠杆-齿轮或杠杆-螺旋等传动机构,将测杆的摆动转换为指针的角位移或数字显示的计量器具,主要用于形状和位置误差及尺寸的测量。

640 (1).png

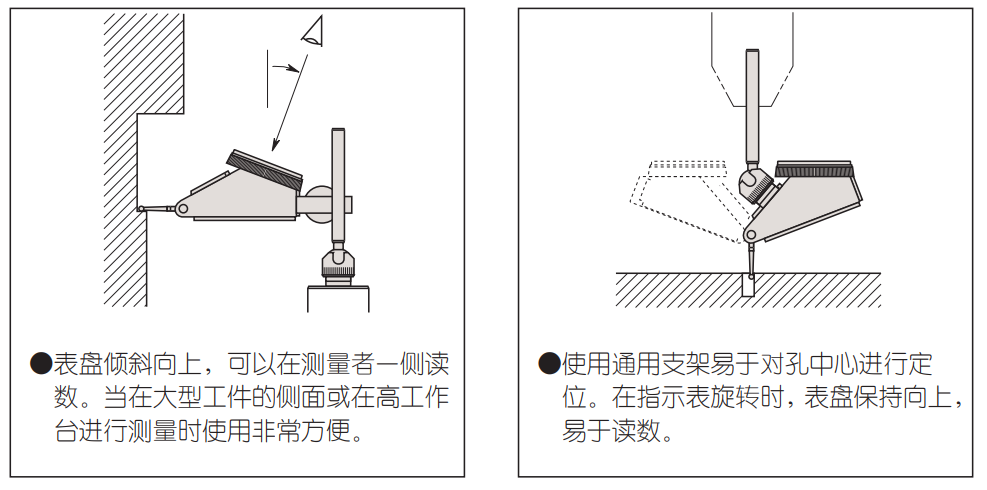

倾 斜 型


 倾斜型杠杆表的表盘倾斜向上(可倾斜20°),可以在使用者一侧进行读数,尤其在大型工件的侧面或在高工作台进行测量时读数非常方便。
